Edelstahl-Umkehrbogen-Rohr ASME B163 B677 N8904/in Essig eingelegtes und temperten u. einfaches Ende 904L

Anwendungen die allgemeinen Einsatzbereiche sind:

• Wärmetauscher (Kondensatore, Verdampfer, Meerwasser desalinators)
• chemische und petrochemische Industrien
• Lebensmittelverarbeitungs- und Abkühlungsindustrien

Technische Spezifikationen

U-Biegung Rohre sind entsprechend den technischen Spezifikationen hergestellt, die von den Kunden gefordert werden:

• Außendurchmesser des Rohrs: ÷ 6 90 Millimeter.
• Maximale Gesamtlänge: > 26 M.
• Biegungsradius (min.): 1,5 × Rohrdurchmesser.
• Biegungsradius (Maximum): 1200 Millimeter.
• Wärmebehandlung (durch Jouleeffekt auf verbogenen Bereich) in der inneren und äußeren trägen Atmosphäre.
• Antioxidations-Oberflächenbehandlung (mit schützenden Ölen).
• Zutaten und Entgraten der Enden.
• Innenreinigung und Kappeneinfügung.
• Verpacken in den kundenspezifischen Gestellen.

Edelstahl-Umkehrbogen-Rohr ASME B163 B677 N8904/in Essig eingelegtes und temperten u. einfaches Ende 904L


Umkehrbogen-Rohr sind in den Wärmetauscher-Systemen weit verbreitet. Wärmetauscher-Ausrüstung auf der Grundlage von
Nahtlose rostfreie U-Rohre und geschweißtes rostfreies Umkehrbogen-Rohr ist in strategisch wichtigem wesentlich und
Der Anfang YUHONG-LEGIERTEN STAHLS, zum verbiegenden Rohrs U seit 2006 zu produzieren, liefern bis jetzt bereits mehr als
30000 Tonnen Edelstahl-Umkehrbogen-Rohr zu 35 Ländern.


Das Umkehrbogen-Rohr stimmen mit den folgenden Standards überein:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556

Stahlsorte:

Rohr anderer Legierungen und Stahlsorten kann nach Vereinbarung produziert werden.


Technische Anforderungen:

Gerade Rohr-Standardspezifikation für das Verbiegen:
ASME SA 213; ASME-SB 163; ASME A789, ASME SA268, ASME SA269, etc.
Markierung: Bevor dem Verbiegen durch die Markierung der Maschine ganz über der Rohr-Länge (Eckblech nach Hitze
Behandlung, ohne zu markieren)
Anmerkung: Markierung ist auch möglich, nachdem man auf die geraden Teile des U-Verbiegenden Rohrs verbogen hat.

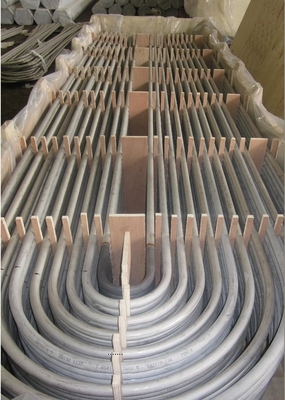

Umkehrbogen-Rohre:
- Standard TEMA RCB 2,31 der Röhrenaustauscher-Hersteller-Vereinigung (9. Ausgabe).
- Standardspezifikation ASTM A688/ASME SA688 für geschweißte Rohre von Austenitkorrosionsbeständigem
Stahlsorte bestimmt für Speisewasser-Kessel.
- Standard-Techinical Anforderungen ASTM B163/ASME SA163 für Rohre des Nickels und der Nickel-Legierung für
Kondensatore und Wärmetauscher.

- Kunden-Spezifikationen.


Biegungsradius: Von 1.5*OD (Außendurchmesser) bis 1500mm
Wenn man weniger Rohre mit Radius oder Gleichgestelltem zu 1.5*OD bestellt, ist es notwendig, Präzision von Geometrics zuzustimmen.
Gerade Rohr-maximale Länge: (Bevor dem Verbiegen): 35000 Millimeter.
Bein-Länge: Minute 1 Meter, Maximum 16500 Millimeter (für maximales R=1500mm)
Anmerkung: Andere Größe sind nach Vereinbarung verfügbar.
Wärmebehandlung: Druck entlastet nachdem dem U-Verbiegen (verbiegender Bereich plus 300MM für jedes Bein).
Hydrostatischer Test nachdem u-Verbiegen: Maximale Stange des Berstdruck-600, tränkende sek 10. Mit
Dematerialized Wasser. Komprimierte Luftreinigung nach Hydro-Test.

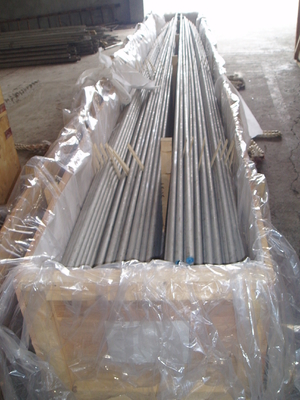

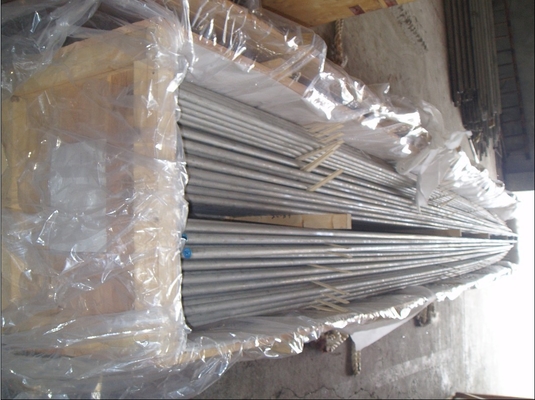

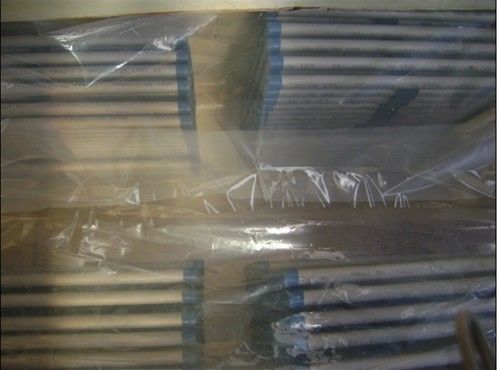

Verpacken: In den starken Transport-Angemessenen Vor-ausgeräucherten Holzkisten entsprechenden Maßen für
jede Rohr Länge, Radius, Durchmesser, entsprechend PO-Anforderungen sowie eingewickelt im Polyäthylen
Filme mit weichen Plastikkappen auf beiden Ende des Rohrs.

Einige der Qualitätsprüfungen, die von uns durchgeführt werden, schließt ein:

Ergänzungsprüfung: Abgesehen von den oben erwähnten Tests führen wir auch auf der Fertigwarenergänzungsprüfung durch. Die Tests, die unter diesem durchgeführt werden, umfassen:
