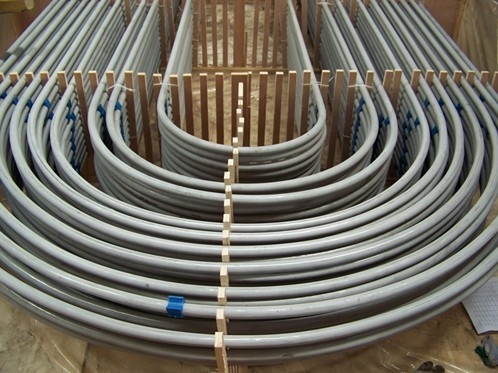

Edelstahl-Umkehrbogen-Rohr, ASTM A213 TP304/304L, TP316/316L, TP321/321H, TP310/310S

Edelstahl-Umkehrbogen-Rohr, ASTM A213 TP304/304L, TP316/316L, TP321/321H, TP310/310S

Umkehrbogen-Rohr des Edelstahls, Duplexstahl, legierter Stahl. 100% Hydro-Test, Wirbelstrom-Test. Ultraulic-Test.

En 10216-5, en 10204-3.1B 1,4301, 1,4304, 1,4401 Edelstahl-Umkehrbogen-Rohr LÄRM-17458

Grad	Material Zahl	C	Si	Mangan	P	S	N	Cr	MO	Ni	Ti	andere
Ferritische oder martensitische Stahle
X2CrTi12	1,4512	0,030	1,00	1,00	0,040	0,015		10.50to12.50			6× (C+N) to0.65
X6CrAl13	1,4002	0,08	1,00	1,00	0,040	0,015		12.00to14.00				0.10to0.30Al
X6Cr17	1,4016	0,08	1,00	1,00	0,040	0,015		16.00to18.00
X3CrTi17	1,4510	0,05	1,00	1,00	0,040	0,015		16.00to18.00			4× (C+N)+0.15 bis 0,80
X12Cr13	1,4006	0,08 bis 0,15	1,00	1,50	0,040	0,015		11.50to13.50		0,75
Austenitstahle
X5CrNi18-10	1,4301	0,07	1,00	2,00	0,045	0,015	0,11	17.00to19.50		8.00to10.50
X2CrNi19-11	1,4306	0,030	1,00	2,00	0,045	0,015	0,11	18.00to20.00		10.00to12.00
X2CrNiN18-10	1,4311	0,030	1,00	2,00	0,045	0,015	0.12to0.22	17.00to19.50		8.50to11.50
X6CrNiTi18-10	1,4541	0,08	1,00	2,00	0,045	0,015		17.00to19.00		9.00to12.00	5×C bis 0,70
X6CrNiNb18-10	1,4550	0,08	1,00	2,00	0,045	0,015		17.00to19.00		9.00to12.00		10×Cto1.00Nb
X5CrNiMo17-12-2	1,4401	0,07	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.00to2.50	10.00to13.00
X2CrNiMo17-12-2	1,4404	0,030	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.00to2.50	10.00to13.00
X6CrNiMoTi17-12-2	1,4571	0,08	1,00	2,00	0,045	0,015		16.50to18.50	2.00to2.50	10.50to13.50	5×C bis 0,70
X2CrNiMoN17-13-3	1,4429	0,030	1,00	2,00	0,045	0,015	0.12to0.22	16.50to18.50	2.50to3.00	11.00to14.00
X2CrNiMo18-14-3	1,4435	0,030	1,00	2,00	0,045	0,015	0,11	17.00to19.00	2.50to3.00	12.50to15.00
X3CrNiMo17-13-3	1,4436	0,05	1,00	2,00	0,045	0,015	0,11	16.50to18.50	2.50to3.00	10.50to13.00
X2CrNiMoN17-13-5	1,4439	0,030	1,00	2,00	0,045	0,015	0.12to0.22	16.50to18.50	4.00to5.00	12.50to14.50

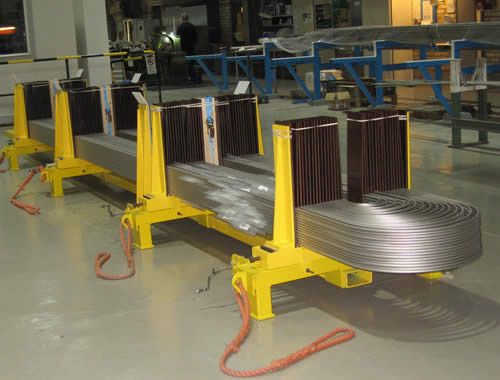

Umkehrbogen-Rohr sind in den Wärmetauscher-Systemen weit verbreitet. Wärmetauscher-Ausrüstung auf der Grundlage von

Nahtlose rostfreie U-Rohre und geschweißtes rostfreies Umkehrbogen-Rohr ist in strategisch wichtigem wesentlich und

kritische felds---Kern- und petrochemisches Maschinen-Gebäude.

Der YUHONG-Gruppen-Anfang, zum verbiegenden Rohrs U seit 2006 zu produzieren, liefern bis jetzt bereits mehr als

30000 Tonnen Edelstahl-Umkehrbogen-Rohr zu 35 Ländern.

Das Umkehrbogen-Rohr stimmen mit den folgenden Standards überein:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Stahlsorte:

Rohr anderer Legierungen und Stahlsorten kann nach Vereinbarung produziert werden.

Technische Anforderungen:

Gerade Rohr-Standardspezifikation für das Verbiegen:

ASME SA 213; ASME-SB 163; ASME A789, ASME SA268, ASME SA269, etc.

Markierung: Bevor dem Verbiegen durch die Markierung der Maschine ganz über der Rohr-Länge (Eckblech nach Hitze

Behandlung, ohne zu markieren)

Anmerkung: Markierung ist auch möglich, nachdem man auf die geraden Teile des U-Verbiegenden Rohrs verbogen hat.

Umkehrbogen-Rohre:

- Standard TEMA RCB 2,31 der Röhrenaustauscher-Hersteller-Vereinigung (9. Ausgabe).

- Standardspezifikation ASTM A688/ASME SA688 für geschweißte Rohre von Austenitkorrosionsbeständigem

Stahlsorte bestimmt für Speisewasser-Kessel.

- Standard-Techinical Anforderungen ASTM B163/ASME SA163 für Rohre des Nickels und der Nickel-Legierung für

Kondensatore und Wärmetauscher.

- Kunden-Spezifikationen.

Biegungsradius: Von 1.5*OD (Außendurchmesser) bis 1500mm

Wenn man weniger Rohre mit Radius oder Gleichgestelltem zu 1.5*OD bestellt, ist es notwendig, Präzision von Geometrics zuzustimmen.

Gerade Rohr-maximale Länge: (Bevor dem Verbiegen): 35000 Millimeter.

Bein-Länge: Minute 1 Meter, Maximum 16500 Millimeter (für maximales R=1500mm)

Anmerkung: Andere Größe sind nach Vereinbarung verfügbar.

Wärmebehandlung: Druck entlastet nachdem dem U-Verbiegen (verbiegender Bereich plus 300MM für jedes Bein).

Hydrostatischer Test nachdem u-Verbiegen: Maximale Stange des Berstdruck-600, tränkende sek 10. Mit

Dematerialized Wasser. Komprimierte Luftreinigung nach Hydro-Test.

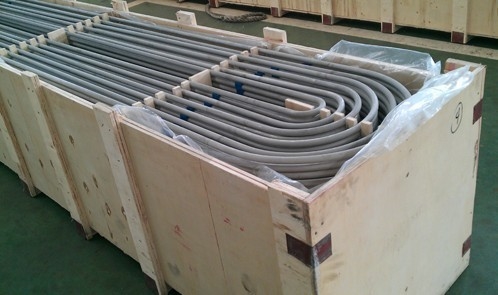

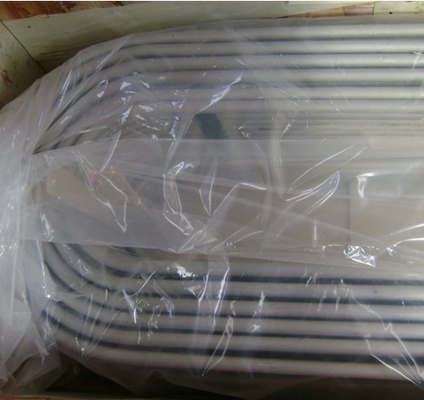

Verpacken: In den starken Transport-Angemessenen Vor-ausgeräucherten Holzkisten entsprechenden Maßen für

jede Rohr Länge, Radius, Durchmesser, entsprechend PO-Anforderungen sowie eingewickelt im Polyäthylen

Filme mit weichen Plastikkappen auf beiden Ende des Rohrs.

Einige der Qualitätsprüfungen, die von uns durchgeführt werden, schließt ein:

Ergänzungsprüfung: Abgesehen von den oben erwähnten Tests führen wir auch auf der Fertigwarenergänzungsprüfung durch. Die Tests, die unter diesem durchgeführt werden, umfassen:
