Plastikrollenkalender-Maschinen-langlebiges Gut des boden-4 mit Schwenker-Gelenk und weichem Metallrohr

Anwendungen:

Der vier Rollenkalender wird hauptsächlich in der Datumsgrenze für die Herstellung von weichen PVC-Produkten wie Fahne benutzt.

Kleidung, die Tasche, Verpackungsfolie, Plastikboden, PVC leatheroid, etc. verpackt.

Hauptcharakter

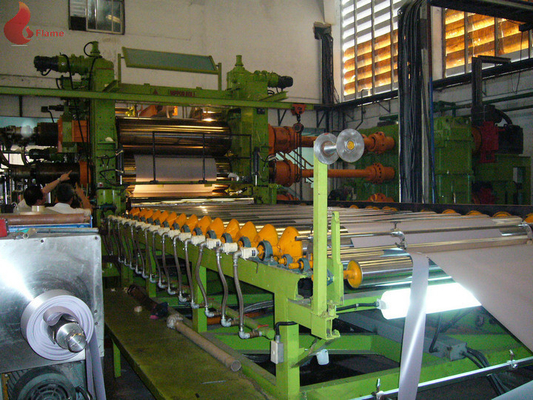

SY610-4Γ1830 Art vier Rollenkalender und zusätzliche Ausrüstung

A. Kalender (Wirtsmaschine)

1. Kalender: ziehen Sie Material von der Spitze ein und machen Sie Endproduktion von der Unterseite, vom Rollendurchmesser Ф610 Millimeter, von Rollenoberflächenbreite 1830mm, von der umgebenden Bohrung und von der Ölheizung, Leitungsgeschwindigkeit des Kalenders 5-50m/min. Das Stück, das von der Rolle des Kalenders herauskommt, hat Anzeigenapparateabstand des Rollenabstandes. Rechtes Fahren.

Rollen

2. sind Rollen 1# und 2# Kaltform Legierungsrolle und umgebende Bohrung, Oberflächenhärte HS68-74 ° C, die Oberflächenhartverchromenmahlung der Rollen, Anstrichschichtdicke 0.1mm, das Rollenoberflächenrauigkeit Ra = 0.05μ, umfassende Präzision 0.01mm der Oberfläche;

Material von Rollen 3# und 4# ist die verarbeitende Legierungsschmieden-Fehlerentdeckung, die Oberflächenhartverchromung der Rollen, Anstrichschichtdicke 0.18mm, hardness> HRC60 ° Rolle, Oberflächenrauigkeit Ra = 0.01μ, umfassende Präzision 0.05mm der Oberfläche, rollen Oberflächentemperatur kein weniger als 230 ° C, das Rollenoberflächentemperaturfehler ± 1 ° C;

Rollen 1-4# tauchen hatten keine mittlere Höhe, 1-4 auf | Rollen alle umgebende Bohrung, Rollenoberflächenverchromung ohne Splintloch, polierte und Prozessentgasung der Rolle nach Mahlung.

Hartverchromung der Rollen 3# und 4# nach der heißen Mühlverarbeitung.

Tragen

3. Gebrauch tragen das Wafangdian-Produktionsverjüngungslager, duktiles Eisen des Lagersockel-Gebrauches.

Getriebe und Energie

4. Getriebe der Rolle 1# und der Rolle 4# des Kalenders: 55KW (in diesem Haupt- und zusätzliche Ausrüstungsgebrauch Wechselstrommotor des Kalenders) und die restliche Rolle 2# und 3#: Energie 75KW. Hauptleitung und Helfer können Geschwindigkeit durch Verknüpfung und auch Abteilung abstimmen. (Kalender wird mit dem Stromausfallnotöffnungsgerät, UPS-Geräten ausgerüstet, die vom Käufer gekauft werden). Der Motor des Kalenders erlässt Wechselstrommotordrehzahlverordnung, Motor Siemens Beide, Gouverneur Japans Yaskawa, andere electricals annehmen Shanghai Schneider.

Kontrollierbare Neigung

Kontrollierbares Neigungsgerät: setted bei 1, 2 und Rolle 4#. Die 3 | Rolle ist feste Walze.

Achsenkreuze

5. angebrachte Wellendateisystemgrenze des Kalenders 3# kreuzen Rolle, Regelung 20mm, justieren die Geschwindigkeit 3mm/min und fahren Antrieb: an jedem Ende mit einem Dreiphasenbremsmotor des Planetengetriebes von, wird Wurmgang, der Gebrauch, der Spindel auf Steuerkreuzmenge justieren, der Universalballgelenkkopf zwischen der Spindel und dem Lagersockel, auf dem anderen Seitengebrauch der Universalballgelenkkopf und der Hydrozylinder anzuschließen, der Hydrozylinder benutzt, um Getriebeteilfreigabe zu lokalisieren und zu beseitigen.

Vor-Verbiegen

6. hat Rolle 4# das Vorspannungsgerät, installiert in die Außenseite des Hauptlagers der Rolle 4#, positives Verbiegen, darstellen das Verbiegen durch Hydrozylinder, die verbiegende Menge ist justierbar, dargestellt, indem sie einen hydrostatischen Druck justiert, die maximale verbiegende Menge, ist gleichwertig mit der Rollenhöhe 0.05mm.

Gestell

7. Das Kalendergestell benutzt 40mm Stahlplatte, die geschweißt werden, nach Wärmebehandlung und dann beenden, das Rollen, gesicht und offene die Datei 15 cm der Gestellwand entsprechend Lager, Edelstahlgestell. Abstand zwischen der abstreifenden Rolle und den Rollen 4# ist 5mm.

Schmieren

8. können die Rollenlager, die mit Zwangsumlaufschmierungsgerät des dünnen Öls für Rollenlager und verbiegende Lagerschmierung, automatischer Zyklus, Doppel-pumpe System geschmiert werden (eine Pumpe für Arbeit und eine Pumpe für Reserve), Druckschutz, Shows jedes Straßenflusses, automatische Temperaturüberwachung der Schmiermittel (automatische Heizung und Abkühlen), Öltemperaturüberhitzungsschutz, Arbeit und Ersatzpumpe beim Arbeiten schalten. Lagerschmierung ist als selben wie Ф660 × 2300.

Hydrostatischer Druck

9. hydrostatischer Druck: ein unterschiedlicher Satz der hydraulischen Station für Rollendas verbiegen, Achsenkreuz und Prägungsgeräte, nimmt variable Sätze der Ölpumpe zwei an (einem für Arbeit und einem für Reserve, können sich schalten beim Arbeiten). Rolle verbiegend und durch hydrostatischen Druck, der manuell justierbar kann, und mit Druckanzeige, hydraulische Stationsstandardkonfiguration geprägt.

Heizung

10. benötigt Sätze des KalenderHeizsystems vier, jede Rolle einen Satz, ÖlHeizöl-Pumpenleistungsstärke 5.5KW; wenn Ölheizung, jede Rolle mit zwei Sätzen des Proportionalventils intelligent ausgerüstet wird, um Öltemperatur zu steuern, das maximale Heizungstemperatur 230 ° C, Genauigkeit ± 1 ℃. Mit Wasserkühlungsapparat.

Schlaggerätplatte

11. Gerät: Schlaggerät-Plattengerät der Rolle 1# und 2# fahren gesetztes, eine Bewegungsreduzierer-Antriebsspindelnuß und dann Schlaggerätplatte, machen beide Enden Einzelaktion ein, oder Verknüpfung, Kontakt mit der Rolle und Schlaggerätplatte wird vom Kupfer hergestellt. Eine Wurzelpolierstange der Wurzelschraube zwei.

Notbremse

. Bremse des Notfall 12: Gestellberge 4 stellt ein und Operationstabelle bringt einen Notausschalter, wenn Vorkommnisnotaus, Rollenrotation weniger ° als 90 (keine Last und Höchstgeschwindigkeit) und offene Klemmstelle der Rolle durch hohe Geschwindigkeit an.

Spezifikationen:

Installierung u. Ausprüfenservice:

1. Nachdem der Vertrag bestätigt ist, liefert der Verkäufer den Plan der Werkstatt, Grundlagendiagramm und das Diagramm der Gummirolle, quadratische Äxte u. alle Arten Rollen. Alles Benutzerhandbuch wird vom Verkäufer, auch geliefert.

2. Der Verkäufer schickt 3-4 technische Arbeitskräfte zur Führerinstallation und -entstörung für Käufer;

3. Der Käufer sollte die Ersatzrohre und die elektrischen Drähte und den Rat des Verkäufers gerade liefern die Spezifikation oder das Modell von ihnen.

Andere Ausdrücke:

1. Lieferfrist: total 6 Monate nach dem Kontakt wird bestätigt.

2. Zahlung: 30% der Gesamtmenge durch T/T im Voraus als Anzahlung, 70% der Gesamtmenge durch T/T vor Versand.

3. Ersatzteile: Der Verkäufer stellt einen Satz wertlose verletzbare Teile für freies zur Verfügung. Der Verkäufer schlägt auch den Käufer vor, um einen Satz Ersatzteile zu kaufen, der den einen Gebrauch des Jahres wieder trifft. Der Verkäufer stellt dar, dass die Liste von Ersatzteilen zum Käufer für seins vor Lieferung wählen.

4. Auftritt und Farbe: Auftritt und Farbe der Maschinen basieren auf dem Standard des Verkäufers. Selbstverständlich können wir auch nach Maß entsprechend dem Antrag des Käufers.

5. Elektrischer Strom: Das oben genannte Zitat basiert auf 380V/50Hz. Es gibt irgendeine Zuschlagsgebühr und verlängert, Zeit für einzeln angefertigte Anforderung des elektrischen Stroms produzierend.

6. Garantiezeitraum:

6-1. Maschinen: ein Jahr nach erfolgreicher Entstörung;

6-2. Elektrische Komponenten: 6 Monate nach erfolgreicher Entstörung.

7. Entstörungsservice und -kosten getragen durch fremdes:

7-1. Der Verkäufer schickt drei oder vier technische Arbeitskräfte (oder mehr als Antrag des Käufers) zum Platz, der durch den Käufer für die Anleitung des Geräteeinbaus und des Entstörungsservices ernannte;

7-2. sollten Käufer und Verkäufer ihre entsprechende Gebühr als unten tragen:

7-2-1. Der Verkäufer ist verantwortlich für die Gebühr, die in China aber außer der Visumsgebühr gekostet wird;

7-2-2. Der Käufer ist verantwortlich für die Gebührenkosten in fremdem und in der Visumsgebühr. Diese Gebühr schließt aber begrenzt nicht auf die Followings ein:

a. Rundreiseticket;

b. Transport-, Mahlzeit-, Anpassungs- und Kommunikationsgebühr während der Geschäftsreise;

c. Zulage (Arbeitskräftegebühr) USD 80,00 für pro Person einen Tag (Tagesberechnung: Gesamttage vom Tag auf der Geschäftsreise zum Zurückbringen nach China);

d. Übersetzer: Der Käufer sollte einen Übersetzer für die bequeme Kommunikation der praktischen Arbeit der technischen Arbeitskräfte des Verkäufers und für die Aufgabe erfolgreich abschließen anstellen. Andernfalls sendet der Verkäufer einen zusätzlichen Übersetzer. Der Käufer sollte verantwortlich für diese Kosten sein (beziehen Sie sich auf a~d).
